Система охраны кабелей "ДИСПЕТЧЕР-6"

Система предназначена для контроля целостности телефонных кабелей и выдачи информации о месте повреждения в %% от общей длины контролируемой линии в интернет на сайт. Точность определения места повреждения во многом зависит от качества подготовки пользователем контролируемого маршрута прокладки кабеля средствами GoogleMaps (https://www.google.com/mymaps), а также обеспечивается алгоритмом обработки измерительной информации.

Система обеспечивает определение:

- места повреждения кабеля с указанием на карте GoogleMaps (метка и адрес):

- короткого замыкания (КЗ) линии:

- появления постороннего напряжения на линии.

В состав Системы входят:

- Технологический автосигнализатор ТАС-32Е(Ethernet);

- Программное обеспечение (ПО), размещенное в интернете на сайте.

Сигнализатор ТАС-32Е(Ethernet) может контролировать целостность  до 256 (16х16)  двухпроводных линий (шлейфов) длинной от 100 до 10000 метров с подключенными на концах линий оконечными (образцовыми) конденсаторами.

Технические характеристики ТАС-32Е(Ethernet)

Параметр Значение
Питание, В  =36-72
Потребляемая мощность, Вт, не более: контроллер                                8
плата измерений  4 (макс.)
Масса, кг, не более 4
Размеры, мм,                                                                                      300х300х100
Фиксируемые повреждения линии: обрыв (с определением места повреждения) есть
                                                        короткое замыкание * есть
                                                        наличие постороннего напряжения * есть
Количество дополнительных контролируемых линий типа "сухой контакт" (опциально), шт. 12
Индикация наличия питания и результатов измерений                                      есть
Количество плат измерений, шт.                                                     2
Количество контролируемых линий на одной плате измерений, шт. 16
Период опроса всех линий платы измерения, сек.                                                                 0.5
Точность определения места повреждения, %, (не хуже)                            3
Время реакции на повреждение на сайте, сек., не более                                          10
Индикация состояния контролируемых линий на плате измерений           есть
Максимальное количество плат измерений **, шт.                             16
Максимальное количество контролируемых линий, шт. 256
Возможность дистанционного доступа для контроля, управления или изменения ПО (VNC-Viewer) есть
Оконечный конденсатор на линию максимальной длины  450нФ х250В
Сопротивление контролируемой линии, кОм, не более 2
Диапазон рабочих температур, оС,                                                      +5 до+45

* - Без определения места повреждения.

**  - В зависимости от количества контролируемых линий ТАС-32Е(Ethernet) может быть доукомплектован блоками расширения различной конструкции с соответствующим количеством плат измерения.

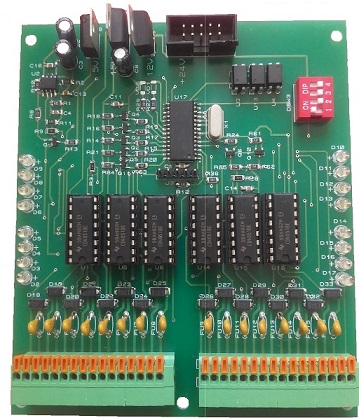

Плата измерений на 16 линий (оразец 2017 года).


ПО Системы "ДИСПЕТЧЕР-6" благодаря использованию Internet-технологий позволяет контролировать практически бесконечное число линий в любом районе страны из любой точки мира. Аварийная ситуация (обрыв линии и т.п.) привлекает внимание звуковой и цветовой индикацией, а также регистрируется в журнале - изменения выделены цветом, могут содержать дополнительное текстовое описание. Карта контролируемого маршрута может быть подготовлена в любой программе, которая сохраняет данные в KML формате, например, https://www.google.com/mymapsПодключение других сервисных функций возможно в короткие сроки в случае необходимости и подтверждения заказа. Тревожное сообщение может дополнительно отправляться на заданные e-mail адреса и/или в виде SMS на мобильный телефон. Такое сообщение включает информацию о месте аварии и, при необходимости, снимок карты с отображением маршрута. Для управления сайтом предусмотрены три уровня администрирования: Администратор, Администратор организации, Пользователь.

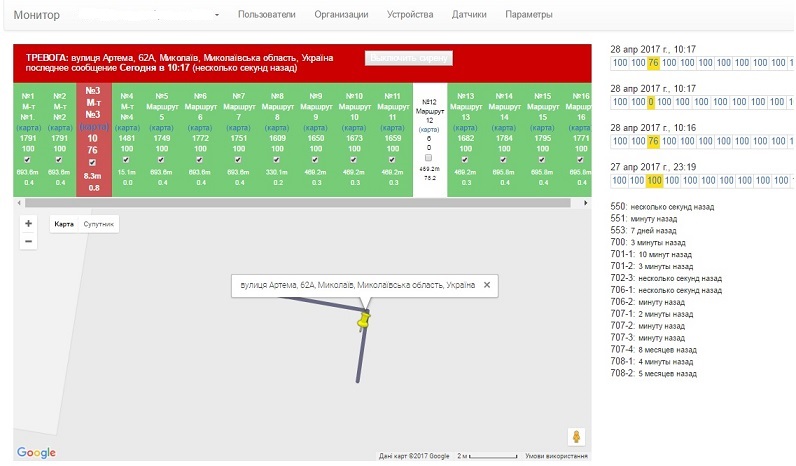

Экран ПО при срабатывании тревоги
