Модулі зв'язку

Основне призначення модулів зв’язку — створення та підтримання каналу зв’язку між віддаленими об’єктами спостереження (наприклад, пунктом диспетчера та щитами сигналізації).

Зв’язок здійснюється через різні середовища передавання інформації (дротові та/або бездротові лінії зв’язку).

Як працюють модулі зв’язку

Зазвичай модулі зв’язку мають два стандартні послідовні порти введення/виведення даних:

• Перший порт використовується для активного опитування щитів сигналізації, вимірювальних модулів та інших пристроїв, розташованих на об’єктах спостереження. Основним фізичним каналом на цьому рівні є двопровідний інтерфейс RS485.
• Другий порт забезпечує узгодження із середовищем передавання інформації та віддалений зв’язок із пунктом диспетчера. На цьому рівні можна використовувати різні канали зв’язку та їх комбінації:
  • дротові інтерфейси RS485 і RS232;
  • радіоканал (підключення через зовнішні модулі КРМ);
  • бездротовий зв’язок GSM (через вбудований модем).

Модулі зв’язку зазвичай працюють у парі. Один модуль розташований на боці пункту диспетчера і називається УСД (пристрій зв’язку з диспетчером), інший — на об’єкті спостереження і називається УСО (пристрій зв’язку з об’єктом). Така структура мережі «точка-точка» є типовою, але не єдиною. За допомогою модулів зв’язку можна організувати мережу зі структурою «точка — багато точок». У цьому варіанті один модуль УСД може опитувати кілька модулів УСО, а кожен модуль УСО, своєю чергою, може опитувати певну кількість пристроїв сигналізації, вимірювання, керування тощо.

Додатковою функцією модулів зв’язку є відображення інформації, отриманої від щитів сигналізації та інших пристроїв. Модулі зв’язку можуть мати світлодіодне табло, на якому відображається стан дискретних датчиків (якщо об’єкт спостереження один) або узагальнений стан об’єктів спостереження (якщо об’єктів кілька, зазвичай до 8).

Усі модулі зв’язку мають графічний LCD-монітор і клавіатуру. Це дає змогу відображати показники роботи обладнання на об’єктах, як-от температура, тиск тощо. Монітор і клавіатура використовуються також для налаштування робочих параметрів самого модуля зв’язку.

Модифікації модулів зв’язку

УСД-3.2 — модуль зв’язку з диспетчером, опитує до восьми модулів УСО-3.4. Зазвичай встановлюється в пункті диспетчера. На боці пункту диспетчера може бути комп’ютер зі встановленою програмою «Диспетчер-3». Модуль підключається до комп’ютера через інтерфейс RS485.

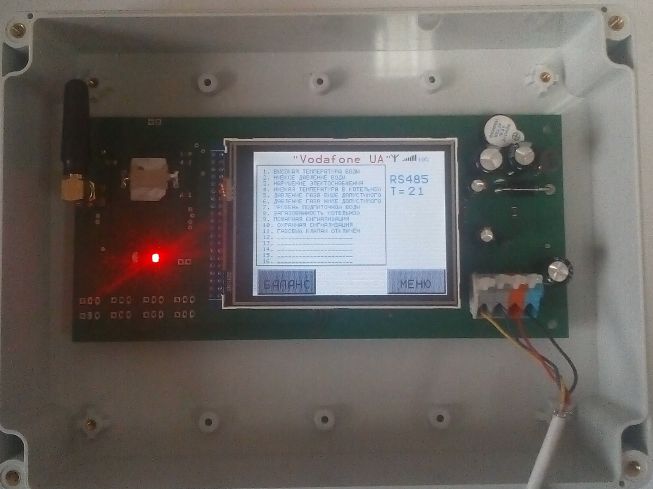

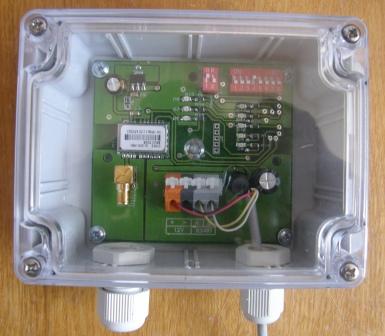

УСО-3.4 — модуль зв’язку з об’єктами, опитує до 8 віддалених щитів сигналізації та керування, а також до 32 модулів МІД і МДУ. Зв’язок із пристроями здійснюється двопровідною лінією RS485. Модуль може працювати автономно.
