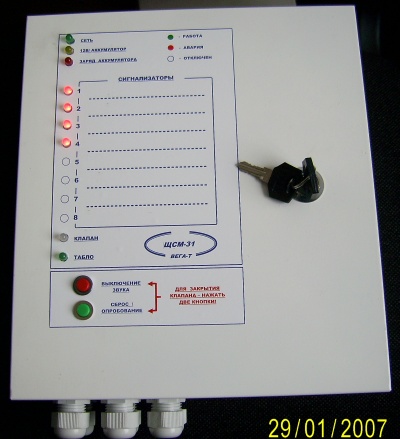

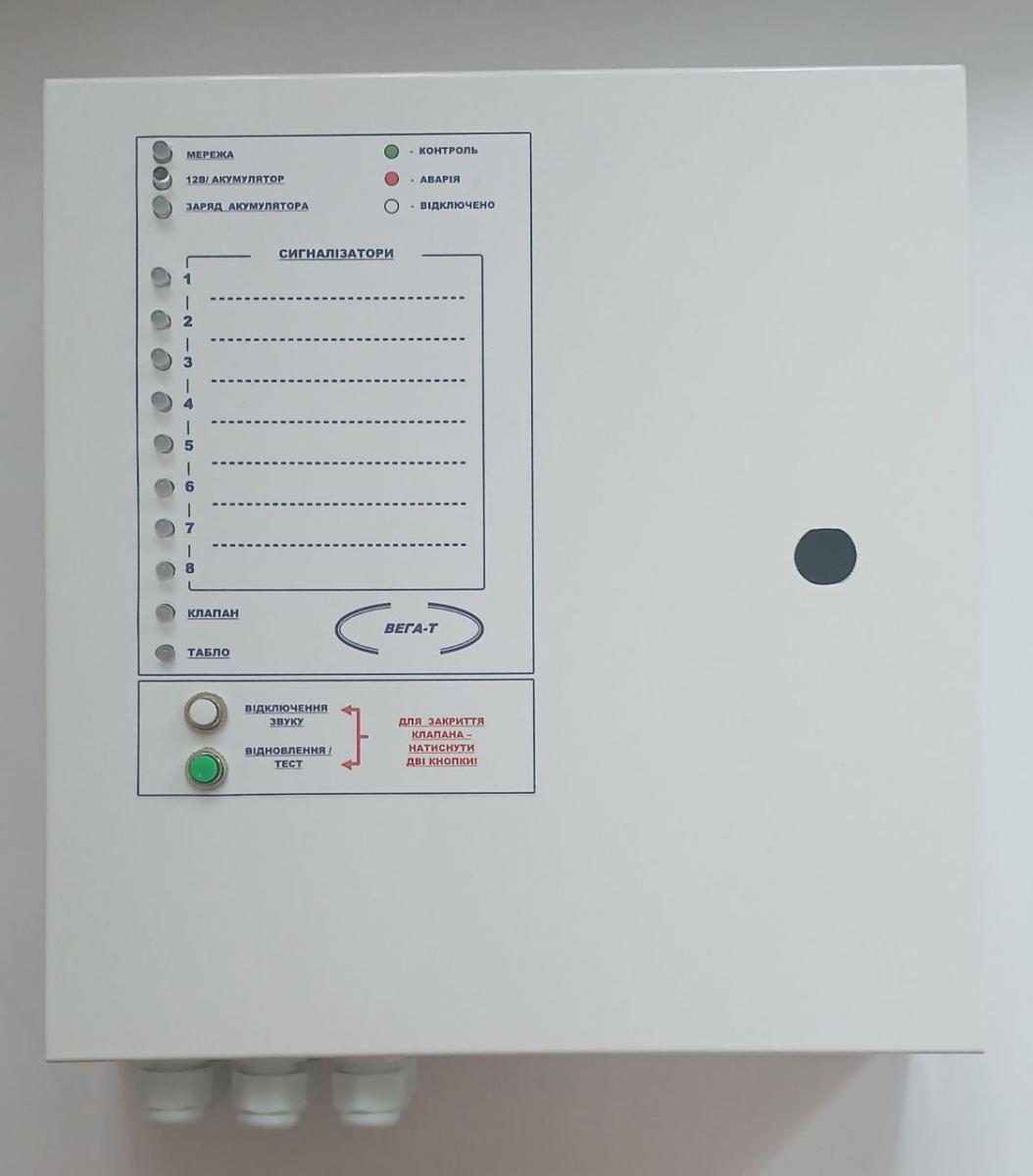

Щити сигналізації ЩСМ-31, ЩСМ-31-8, ЩСМ-31-16, ЩСМ-41
Щити сигналізації ЩСМ-31, ЩСМ-31-8, ЩСМ-31-16, ЩСМ-41 призначені для контролю стану сигналізаторів загазованості типу «АЛЕКА» або аналогічних, відображення інформації на світлодіодному табло та видачі сигналу керування на газовий клапан та світлозвукове табло.
Пристрій ЩСМ - 31, 41 постійно зчитує інформацію про аварійні лінії зв'язку про стан вихідних контактів реле сигналізаторів загазованості. При надходженні з сигналізатора загазованості аварійного сигналу (розмикання або замикання контактів реле) включається відповідна світлова індикація та звуковий сигнал аварії, крім цього здійснюється відключення газового клапана та включення світлозвукового табло. Світлозвукове табло буде включено доти, доки не зникне сигнал аварії від сигналізатора загазованості. На світлозвукове табло подається напруга, що підключається користувачем через контакти реле. Вимкнення звукового сигналу відбувається автоматично при припиненні сигналу аварії та натисканням кнопки «ВИМКНЕННЯ ЗВУКУ».
 |
 |
Щит сигналізації ЩСМ-31, 41 забезпечує:
- програмування режиму керування газовим клапаном;
- програмування номерів датчиків, що обслуговуються в залежності від моделі ЩСМ-41 (до 4-х датчиків), ЩСМ-31 (до 4-х датчиків), ЩСМ-31-8 (до 8-ми датчиків), ЩСМ-31-16 (до 16-ть датчиків);;
- вибір типу датчика (АЛЕ або НЗ);
- контроль обриву лінії зв'язку із сигналізатором, якщо використовуються нормально замкнуті контакти реле сигналізатора загазованості;
- світлову індикацію (зелене світло світлодіодів) підключених сигналізаторів.
- світлову індикацію (червоне світло світлодіодів) і звукову сигналізацію при спрацьовуванні сигналізаторів загазованості;
- тимчасову затримку включення звукової сигналізації при короткочасному (неправильному) спрацьовуванні датчиків;
- включення світлозвукового табло при спрацьовуванні будь-якого із восьми сигналізаторів загазованості;
- закриття імпульсного газового клапана при спрацюванні будь-якого з восьми сигналізаторів загазованості (якщо цей режим вибрано);
- закриття газового клапана при натисканні одночасно кнопок “СКИД/ПРОБУВАННЯ” та “ВИМКНЕННЯ ЗВУКУ” на дверцятах щита ЩСМ-31, 41;
- індикацію включення світлозвукового табло;
- індикацію відключення газового клапана;
- індикацію справності котушки газового клапана;
- скидання та випробування індикації;

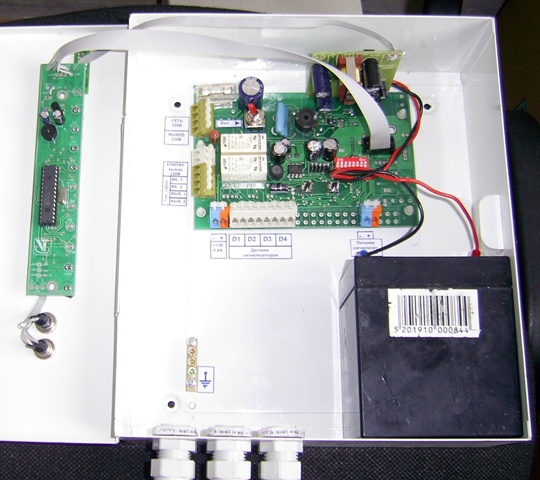

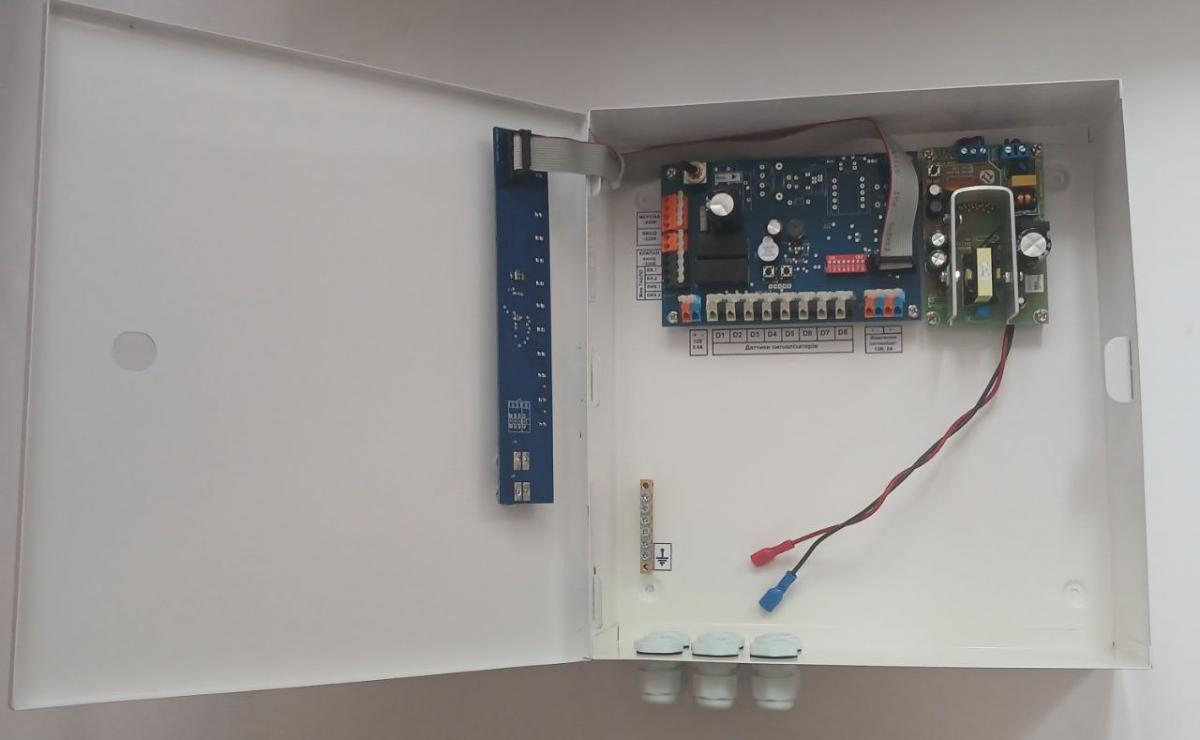

- автономну роботу від внутрішнього акумулятора, у тому числі живлення сигналізаторів загазованості від внутрішнього джерела безперебійного живлення щита (12В).
Технічні характеристики:
| Найменування | ЩСМ-31-16 | ЩСМ-31-8 | ЩСМ-31 | ЩСМ-41 |
| Потужність (Вт не більше): | 120 | 60 | 20 | 20 |
| Живлення: | ~ 220В | ~ 220В | ~ 220В | ~ 220В |
| Час роботи від акумулятора не менш: | 1год | 1год | 3год | 3год |
| Розміри (мм): | 300х260х80 | 300х260х80 | 260х220х80 | 260х220х80 |
| Маса (кг не більше): | 5 | 5 | 4 | 4 |
| Кількість світлодіодних індикаторів стану параметрів об'єкта | 17 | 10 | 6 | 10 |
| Кількість сигналізаторів загазованості, що одночасно підключаються | 16 (12B) | 8 (12B) | 4 (12B) | 8 (~220B) |
| Затримка увімкнення звукового сигналу аварії та відключення газового клапана (сек.) | 4 | 4 | 4 | 4 |
| Газовий клапан типу: EVG/NA (нормально відкритий імпульсного типу з блокуванням після спрацьовування та наступним ручним взводом) на напругу | ~220B | ~220B | ~220B | ~220B |
| Світлозвукове табло (навантажувальна здатність контактів реле) | ~220B/5А | ~220B/5А | ~220B/5А | ~220B/5А |
| Підключення навантаження (з напругою живлення U та струмом I не більше) | U=12В/I=8А | U=12В/I=2,4А | U=12В/I=0,6А | U=12В/I=0,6А |
Посібник з експлуатації ЩСМ-31-8, ЩСМ-31, ЩСМ-41 знаходяться у прикріплених файлах:
| Вложение | Размер |
|---|---|
| Руководство по эксплуатации ЩСМ-31.pdf | 153.92 КБ |
| Руководство по эксплуатации ЩСМ-31-8.pdf | 146.61 КБ |
| Схема соединений ЩСМ-31.pdf | 137.77 КБ |
| Схема соединений ЩСМ-31-8.pdf | 170.49 КБ |
| Руководство по эксплуатации ЩСМ-41.pdf | 156.54 КБ |
| Схема соединений ЩСМ-41.pdf | 164.1 КБ |
