Комплект щитів сигналізації ЩСМ-1ДТН та ЩСМ-2ДТН

Комплект щитів сигналізації ЩСМ-1ДТН, ЩСМ-2ДТН призначений для експлуатації в котельнях, що працюють без постійної присутності обслуговуючого персоналу. Конструкція щитів сигналізації та їх функціональне призначення відповідають «Рекомендаціям з проектування дахових, вбудованих та прибудованих котельних установок та встановлення побутових теплогенераторів, що працюють на природному газі» (2-е видання, перероблене та доповнене, розроблене інститутом «УкрНДІінжпроект» та схвалене Науково-технічною Радою Держбуду України, протокол №64 від 05.11.1998р.).

Пристрій ЩСМ-1ДТН контролює стан дискретних датчиків та відображає на панелі індикації. Підготовляє отримані дані для передачі по лінії зв'язку у форматі протоколу MODBUS ASCII і, на запит, передає дані по лінії RS485.
schsm1_f.jpeg schsm1_vn.jpeg

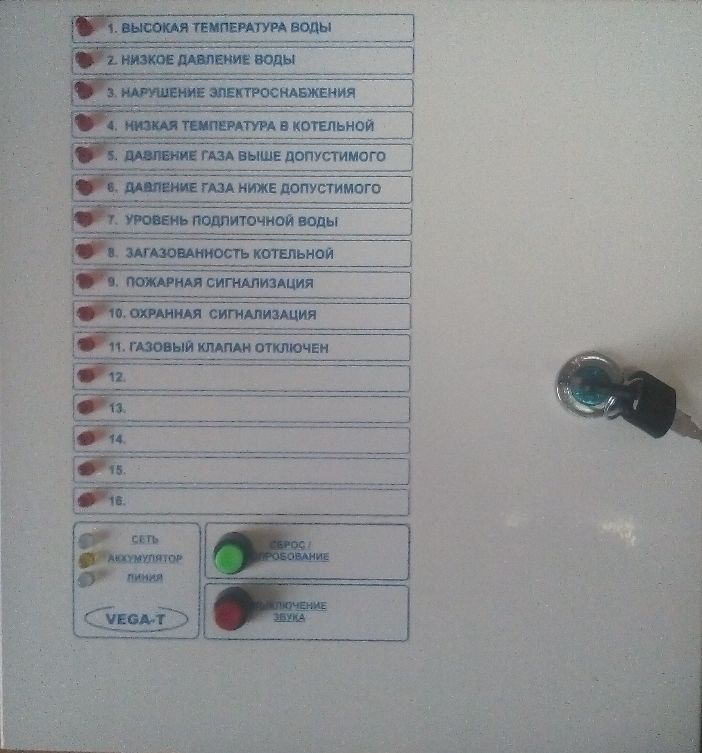

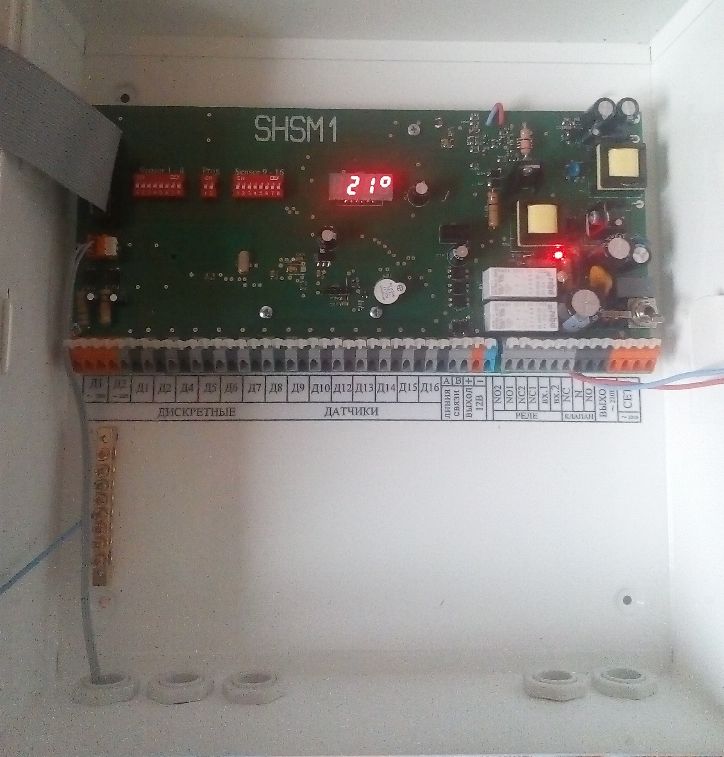

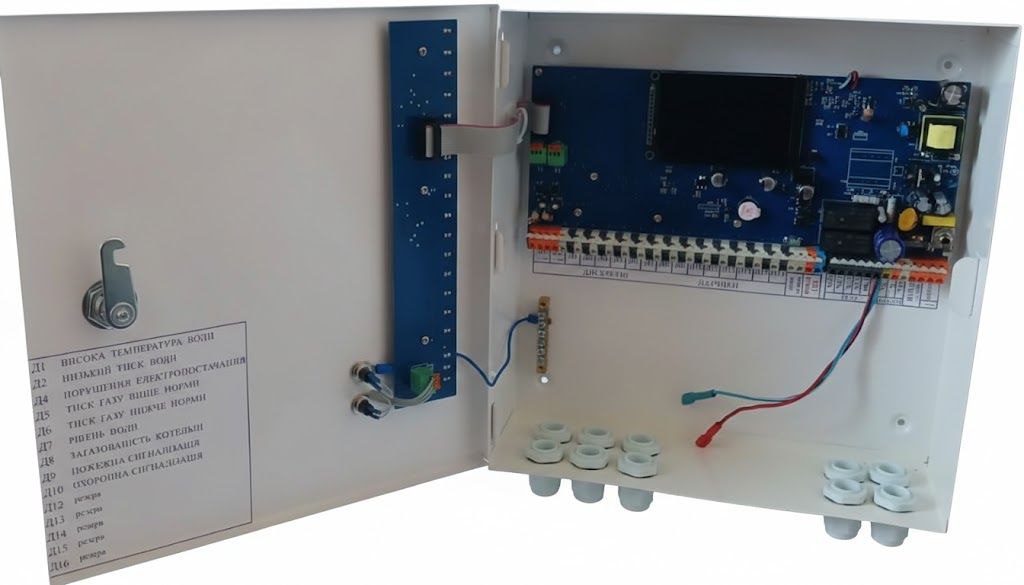

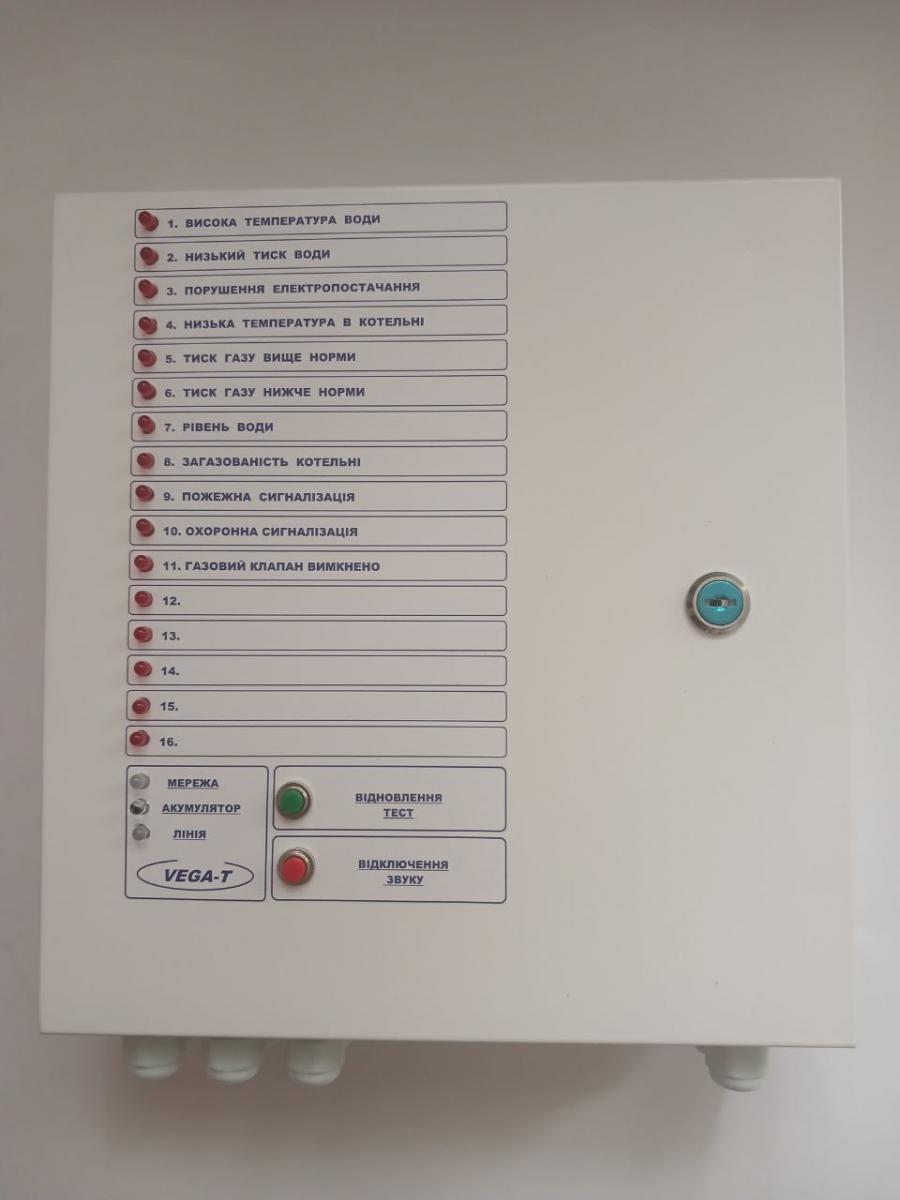

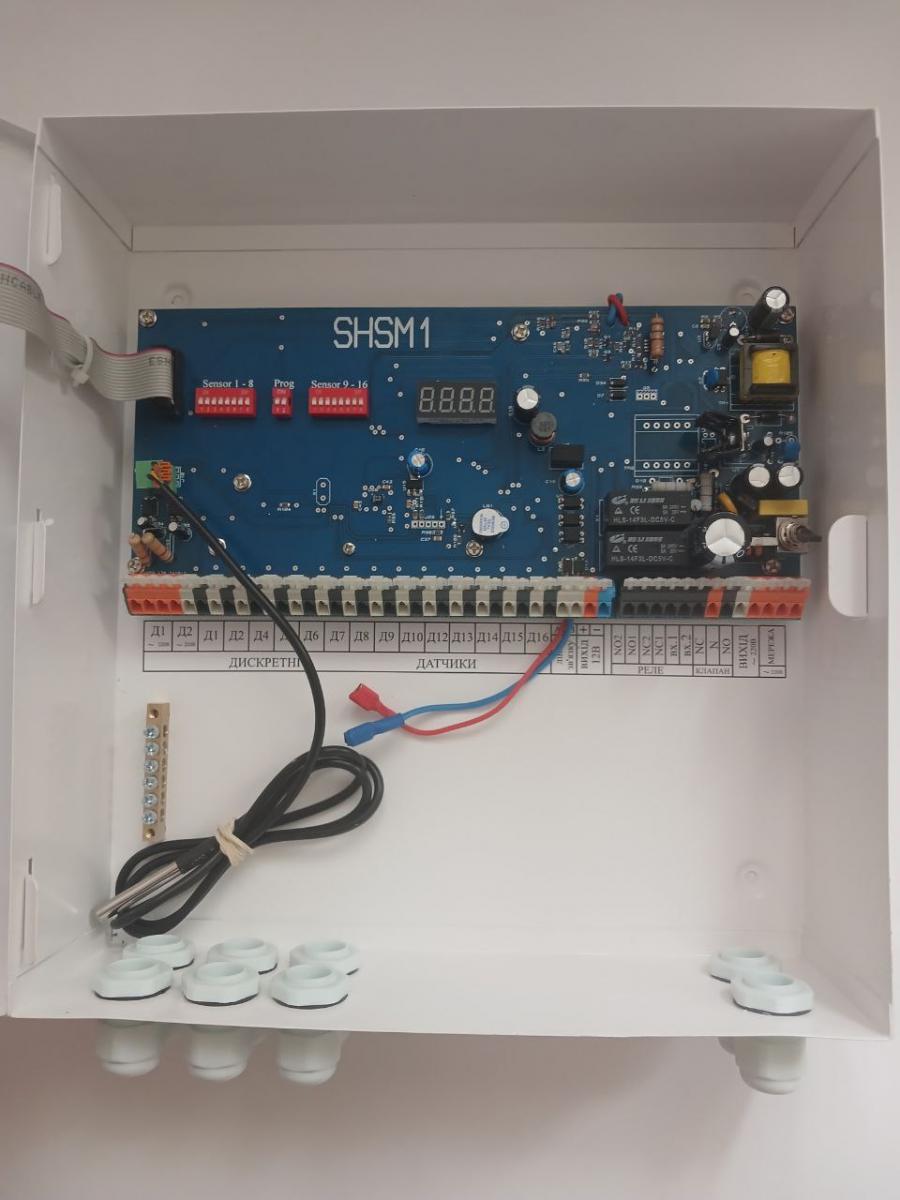

Зовнішній вигляд щита сигналізації ЩСМ-1ДТН Вид изнутри

Типовий перелік точок контролю, що підтримуються щитом сигналізації ЩСМ-1ДТН:

  • порушення енергопостачання котельні;
  • зниження тиску води в котлі нижче допустимого;
  • перевищення температури води в котлі вище за допустиму;
  • зниження температури повітря в котельні;
  • загазованість приміщення котельні;
  • несанкціонований доступ до приміщення котельні;
  • зниження рівня підживлювальної води нижче допустимого;
  • зниження тиску газу нижче допустимого;
  • підвищення тиску газу вище допустимого;
  • спрацювання пожежної сигналізації;
  • відключення газового клапана;
  • несправність каналу зв'язку між котельнею та службовим приміщенням.



Пристрій ЩСМ-2ДТ (дублюючий щит) постійно посилає запити на отримання інформації від щита ЩСМ-1ДТН, приймає дані та відображає на власній панелі індикації поточний стан датчиків ЩСМ-1ДТН. У разі спрацювання датчика включає звуковий сигнал. Вимкнення звукового сигналу здійснюється кнопкою на пульті ЩСМ-2ДТН.
Щит сигналізації ЩСМ-2ДТН Щит сигналізації ЩСМ-2ДТН - вид з середини

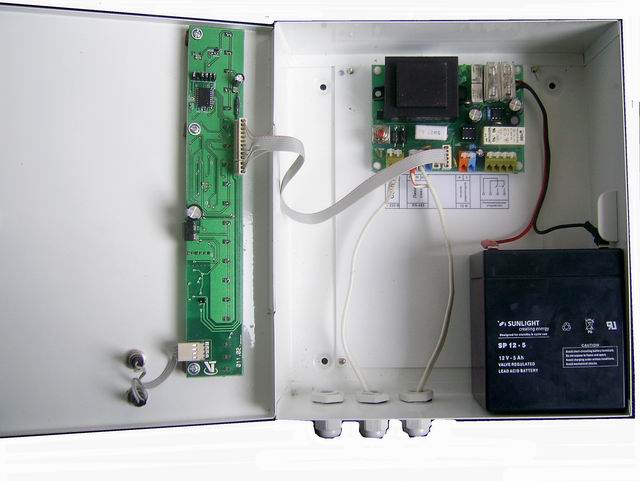

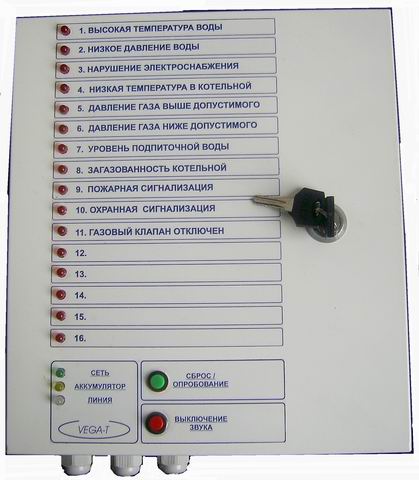

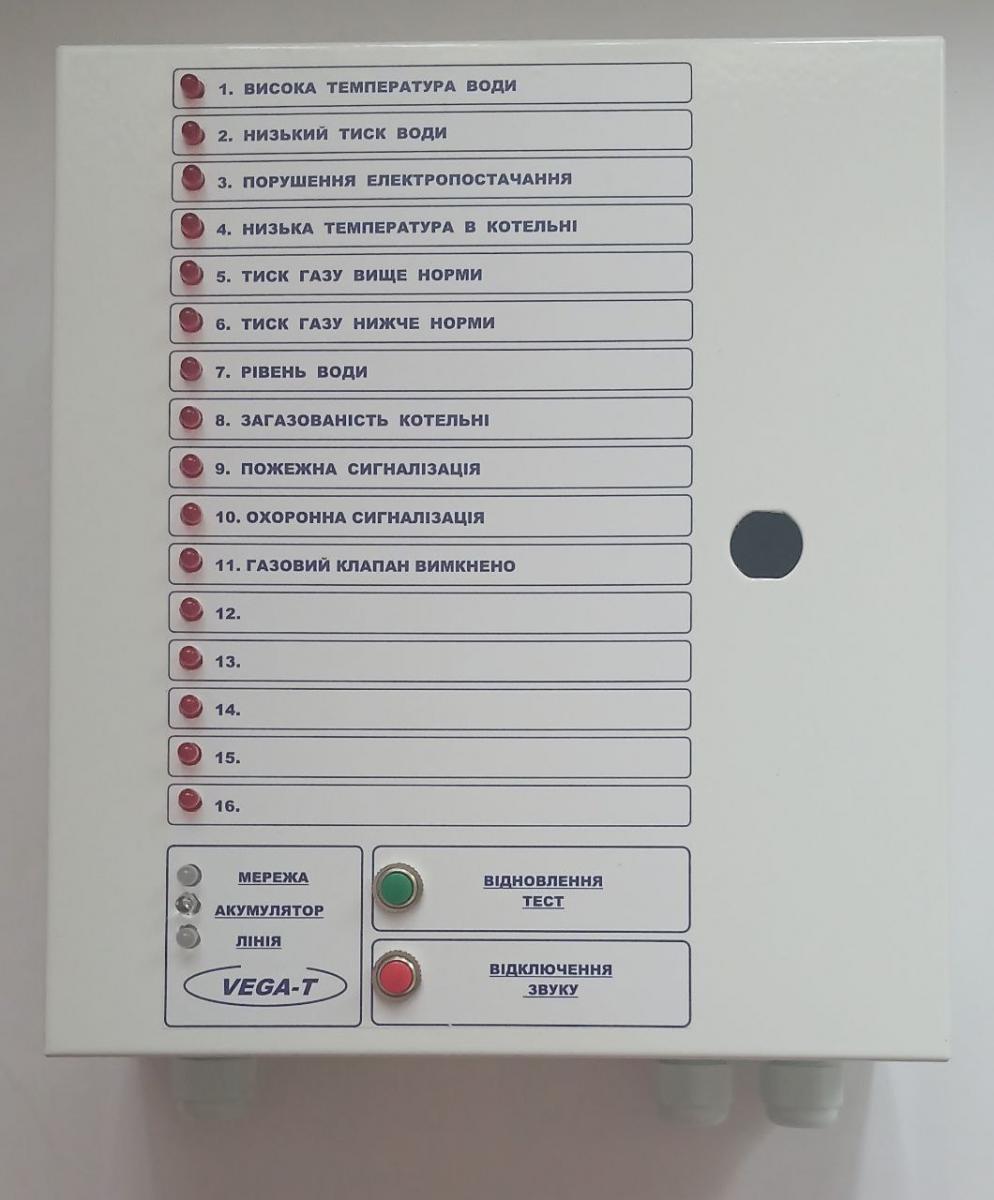

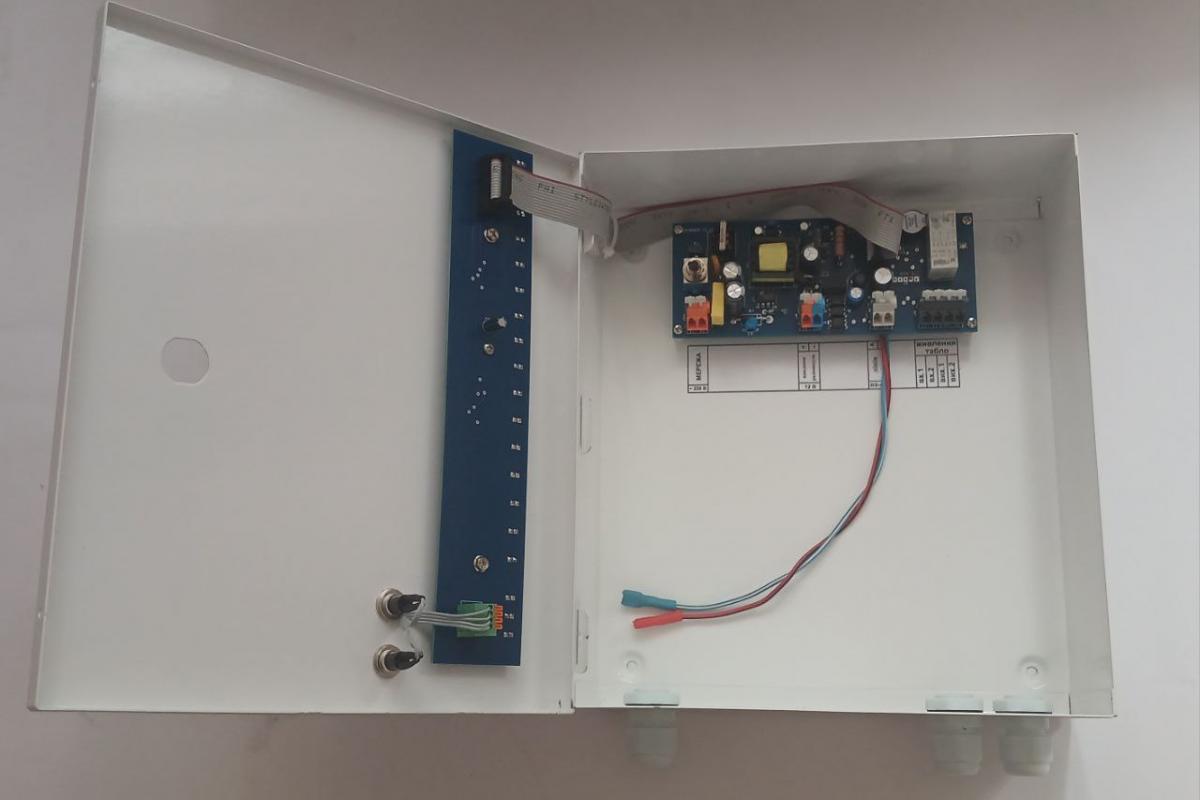

Зовнішній вигляд щита сигналізації ЩСМ-2ДТН Вид з середини

Схема комплекту забезпечується:

  • світлова сигналізація аварійних станів контрольованих параметрів на щиті ЩСМ-1ДТН у котельні;
  • тимчасова затримка включення сигналізації при спрацьовуванні датчиків, необхідна для виключення впливу короткочасних відхилень контрольованих параметрів;
  • світлозвукова сигналізація про стан датчиків на контрольованому об'єкті на щиті ЩСМ-2ДТН у службовому приміщенні;
  • контроль стану лінії зв'язку між щитами ЩСМ-1ДТН и ЩСМ-2ДТН;
  • аварійне закриття газового клапана при спрацюванні сигналізатора загазованості, пожежної сигналізації та відключення електроживлення.

Технічні характеристики щитів сигналізації ЩСМ-1ДТН:

  • Живлення ~ 150 - 240В;
  • Потужність - не більше 20Вт;
  • Час роботи від акумулятора, не менше: - 4год.
  • Вага: - не более 5кг;
  • Розмір: 300х280х100 мм;
  • Індикація мережі живлення;
  • Індикація стану лінії зв'язку із ЩСМ-2ДТ;
  • Індикація роботи від акумулятора;
  • Кількість керуючих входів -15 (з них 13 на вхідну напругу +5В (СК) та два на напругу ~220B);
  • Кількість світлодіодних індикаторів стану датчиків - ЩСМ-1ДТН  - 16 датчиків;
  • Обмін даними із ЩСМ-2ДТ по двопровідній лінії опором до 600Ом.
