Щит сигнализации ЩСМ-10GSM

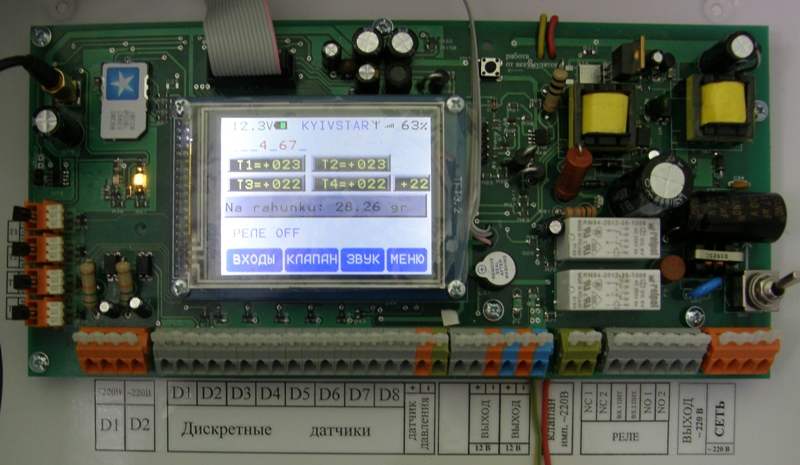

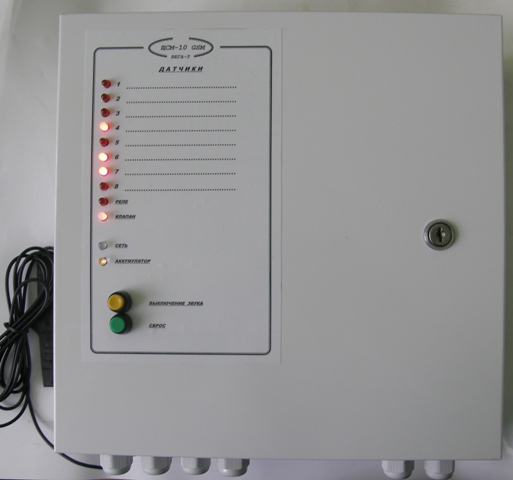

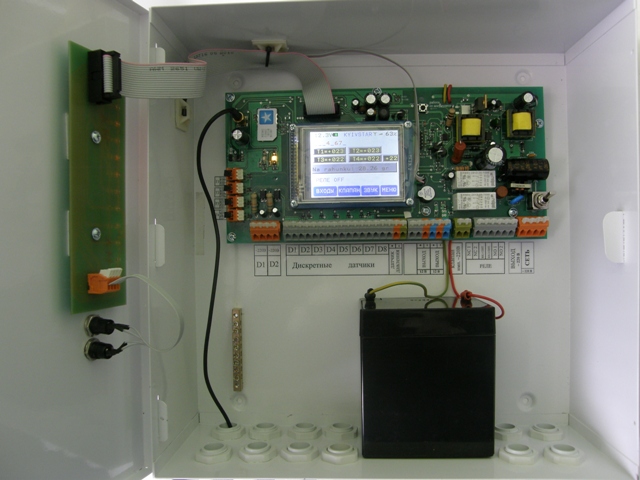

       shsm10_1.JPG         shsm10_2.JPG shsm10_3.JPG

Щит ЩСМ-10GSM предназначен для работы в качестве щита сигнализации котельной.

Контролирует:

• восемь дискретных датчиков;

• четыре внешних цифровых датчика температуры типа DS18B20;

• один преобразователь давления с выходом 4-20 мА;

• температуру в помещении котельной от встроенного датчика температуры.

Управляет:

• импульсным газовым клапаном;

• исполнительным реле (светозвуковым табло).

Отображает:

• Информацию о состоянии всех датчиков на ЖКИ индикаторе и светодиодных индикаторах расположенных на дверце щита.

Передает:

• Аварийную информацию на мобильные телефоны дежурных и ответственных лиц с помощью СМС сообщений (в режиме GPRS передает информацию о состоянии всех датчиков на сайт). Связь с удаленным сервером осуществляется средствами беспроводной связи (GSM- модем) по технологии GPRS с установлением TCP/IP-соединения.

Технические характеристики

• Питание ~ 220В;

• Потребляемая мощность – не более 20Вт;

• Время работы от аккумулятора, не менее: - 8ч.

• Масса: - не более 4кг;

• Размеры: 300х300х100 мм;

• GSM модем SIM900;

• Графический TFT монитор (320x240) с сенсорной панелью;

• Индикация работы от аккумулятора;

• Индикация питающей сети;

• Количество светодиодных индикаторов состояния датчиков и исполнительных реле –10;

• Звуковая сигнализация;

• Управление импульсным газовым клапаном (220В);

• Управление исполнительным устройством (световое табло/сирена);

• Бесперебойное питание сигнализатора загазованности (12В).

ВложениеРазмер
Руководство пользователя ЩСМ-10GSM.pdf4.44 МБ
