Дистанционное управление насосом водонапорной башни



Система управления построена по принципу "точка-точка" - точки измерения и точки управления, разнесенных на любое расстояние (в приделах приема GSMсвязи).

Принцип работы системы управления.

Точка измерения (МОДУЛЬУСО-11), устанавливается в отдельно стоящем помещении (наличие сети ~220В  для подключения модуля) рядом с водонапорной башней. Назначение модуля - контролировать уровень воды в ВНБ, отображать  на дисплее и передавать результаты измерения на насосную станцию (точку управления). Для измерения используется электронный датчик давления, позволяющий выполнять измерение уровня воды с точностью до 10 сантиметров. Датчик давления устанавливается на трубе раздачи воды.

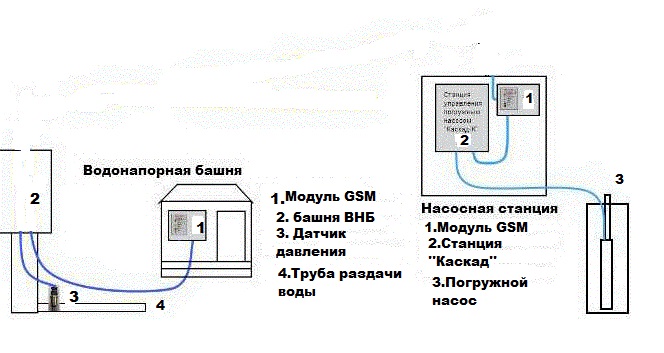

   схема водонапорной башни.jpg

Точка управления (МОДУЛЬ УСД-11), устанавливается на насосной станции. Назначение модуля -принимать данные об уровне воды в ВНБ и управлять насосом. Если уровень воды в ВНБ ниже заданного - модуль дает команду на включение насоса. Если уровень воды достиг верхней границы - модуль дает команду на отключение насоса. Модуль имеет клеммы для подключения  контакторов Станции управления насосами (типа «КАСКАД»).

На плате УСО-11расположены:

• жидкокристаллический графический индикатор, отображающий уровни воды в метрах, верхние и нижние пороги уровней,  уровень сигнала GSMсвязи.

• клеммы для подключения сети;

• клеммы для подключения аккумулятора;

• клеммы для подключения датчика давления

• разъемы для подключения антенны и SIM карты.

На плате УСД-11расположены:

• жидкокристаллический графический индикатор.

• клеммы для подключения сети;

• клеммы для подключения аккумулятора;

• разъемы для подключения антенны и SIM карты.

•  клеммы для подключения управления контакторами.

Датчик давления имеет токовый выход 4....20ма и подключается к измерительному модулю УСО-11 по двухпроводной ЛИНИИ.

 Штуцер для подключения давления:

 резьба M20х1,5 .

 Степень защиты корпуса и электроразъема преобразователя – IP65.
