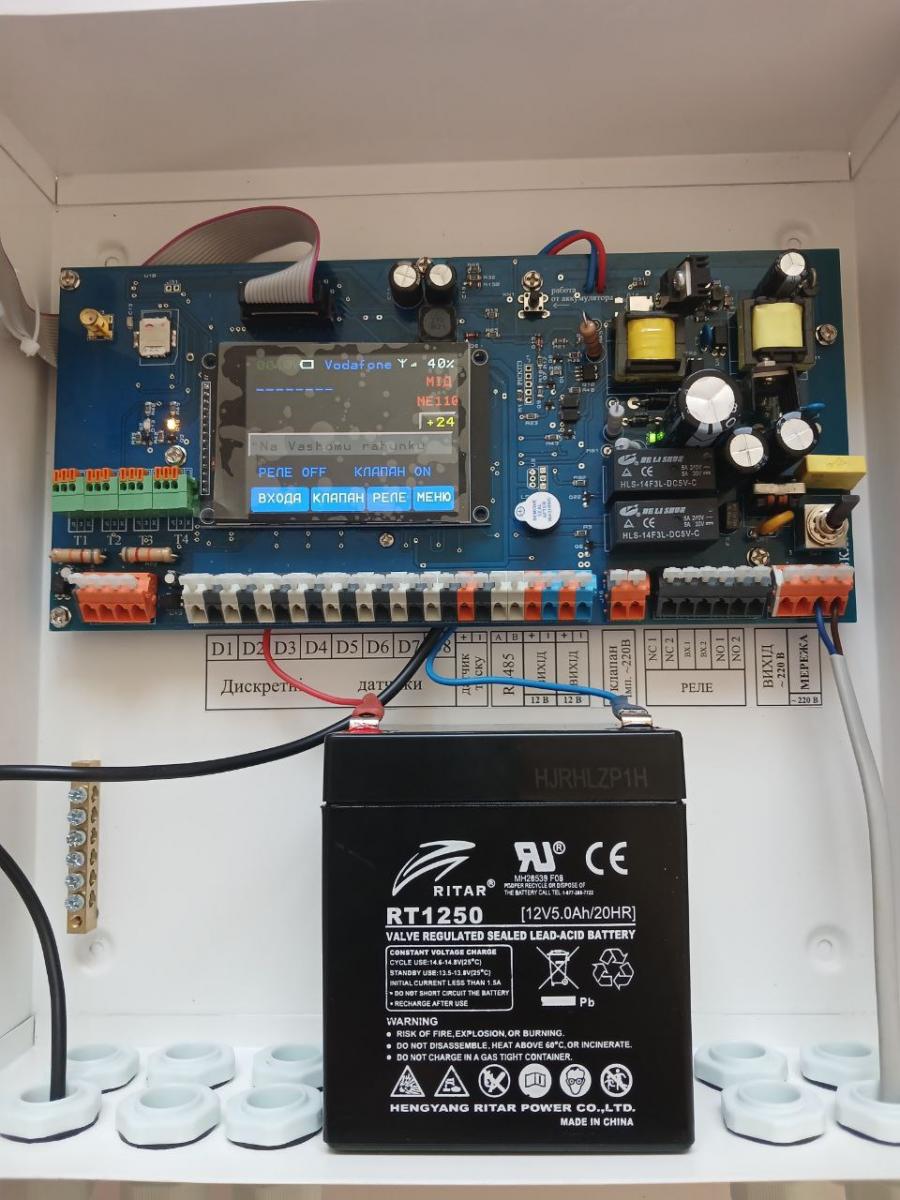

Щит ЩСМ-10GSM призначений для роботи як щит сигналізації котельні.
Контролює
- вісім дискретних датчиків;
- чотири зовнішні цифрові датчики температури типу DS18B20;
- один перетворювач тиску з виходом 4–20 мА;
- температуру в приміщенні котельні за допомогою вбудованого датчика температури.
Керує
- імпульсним газовим клапаном;
- виконавчим реле (світлозвуковим табло).
Відображає

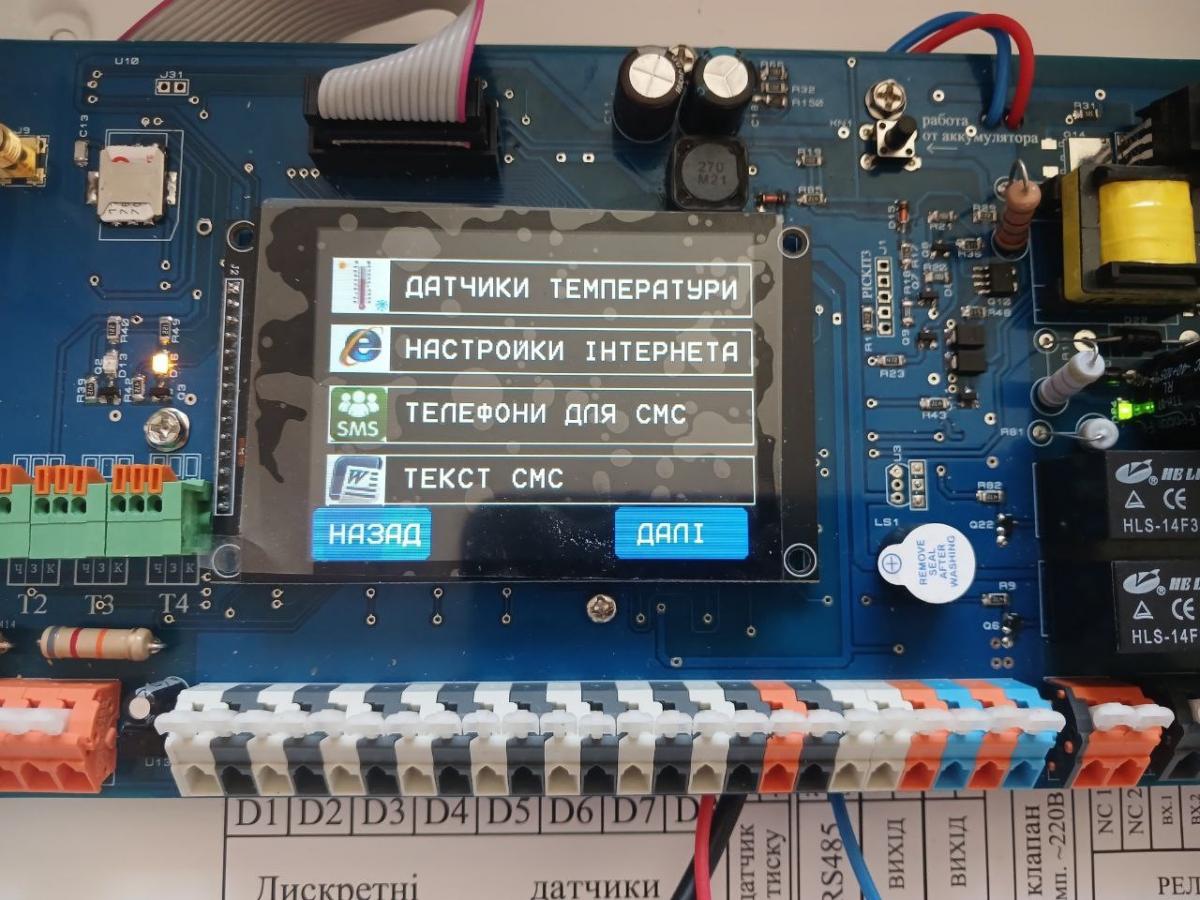

- інформацію про стан усіх датчиків на графічному TFT-моніторі та світлодіодних індикаторах, розташованих на дверцятах щита.
Передає
- аварійну інформацію на мобільні телефони чергових і відповідальних осіб за допомогою SMS-повідомлень (у режимі GPRS передає інформацію про стан усіх датчиків на сайт).
Зв’язок із віддаленим сервером здійснюється засобами бездротового зв’язку (GSM-модем) за технологією GPRS із встановленням TCP/IP-з’єднання.
Технічні характеристики
- Живлення: ~220 В;
- Споживана потужність: не більше 20 Вт;
- Час роботи від акумулятора: не менше 8 год;
- Маса: не більше 4 кг;
- Розмір: 300×300×100 мм;
- GSM-модем SIM900;
- Графічний TFT-монітор (320×240) із сенсорною панеллю;
- Індикація роботи від акумулятора;
- Індикація мережі живлення;
- Кількість світлодіодних індикаторів стану датчиків і виконавчих реле: 10;
- Звукова сигналізація;
- Керування імпульсним газовим клапаном (220 В);
- Керування виконавчим пристроєм (світлове табло/сирена);
- Безперебійне живлення сигналізатора загазованості (12 В).
