Комплект щитів сигналізації ЩСМ-1ДТН, ЩСМ-2ДТН призначений для експлуатації в котельнях, що працюють без постійної присутності обслуговувального персоналу. Конструкція щитів сигналізації та їх функціональне призначення відповідають «Рекомендаціям з проектування дахових, вбудованих та прибудованих котельних установок та встановлення побутових теплогенераторів, що працюють на природному газі» (2-ге видання, перероблене та доповнене, розроблене інститутом «УкрНДІінжпроект» та схвалене Науково-технічною радою Держбуду України, протокол №64 від 05.11.1998 р.).

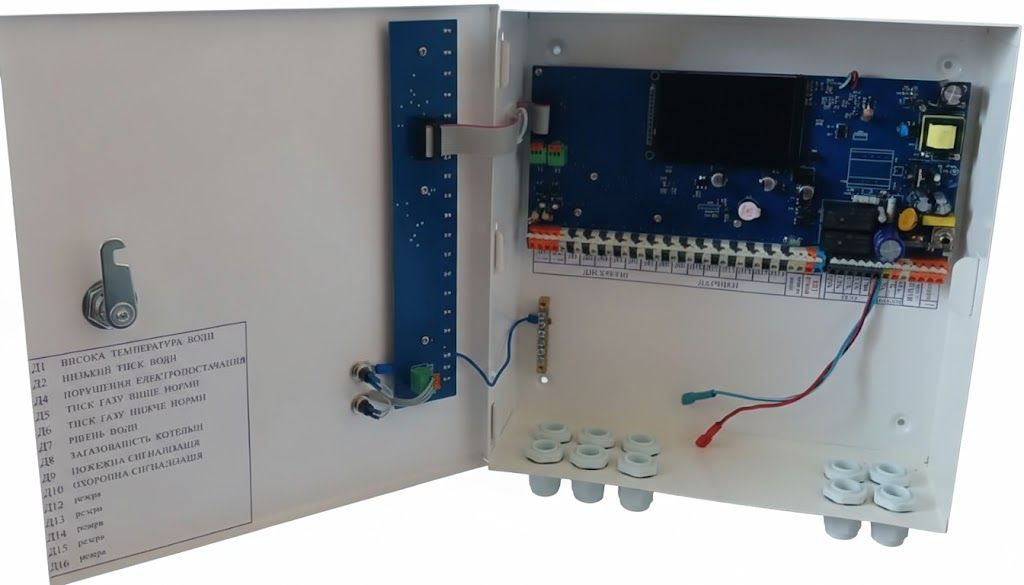

Щит сигналізації ЩСМ-1ДТН
Пристрій ЩСМ-1ДТН контролює стан дискретних датчиків і відображає його на панелі індикації. Він готує отримані дані для передавання лінією зв’язку у форматі протоколу MODBUS ASCII і на запит передає їх лінією RS485.
Типовий перелік точок контролю, що підтримуються щитом ЩСМ-1ДТН
- порушення енергопостачання котельні;
- зниження тиску води в котлі нижче допустимого;
- перевищення температури води в котлі понад допустиму;
- зниження температури повітря в котельні;
- загазованість приміщення котельні;
- несанкціонований доступ до приміщення котельні;
- зниження рівня підживлювальної води нижче допустимого;
- зниження тиску газу нижче допустимого;
- підвищення тиску газу понад допустимий;
- спрацювання пожежної сигналізації;
- відключення газового клапана;
- несправність каналу зв’язку між котельнею та службовим приміщенням.

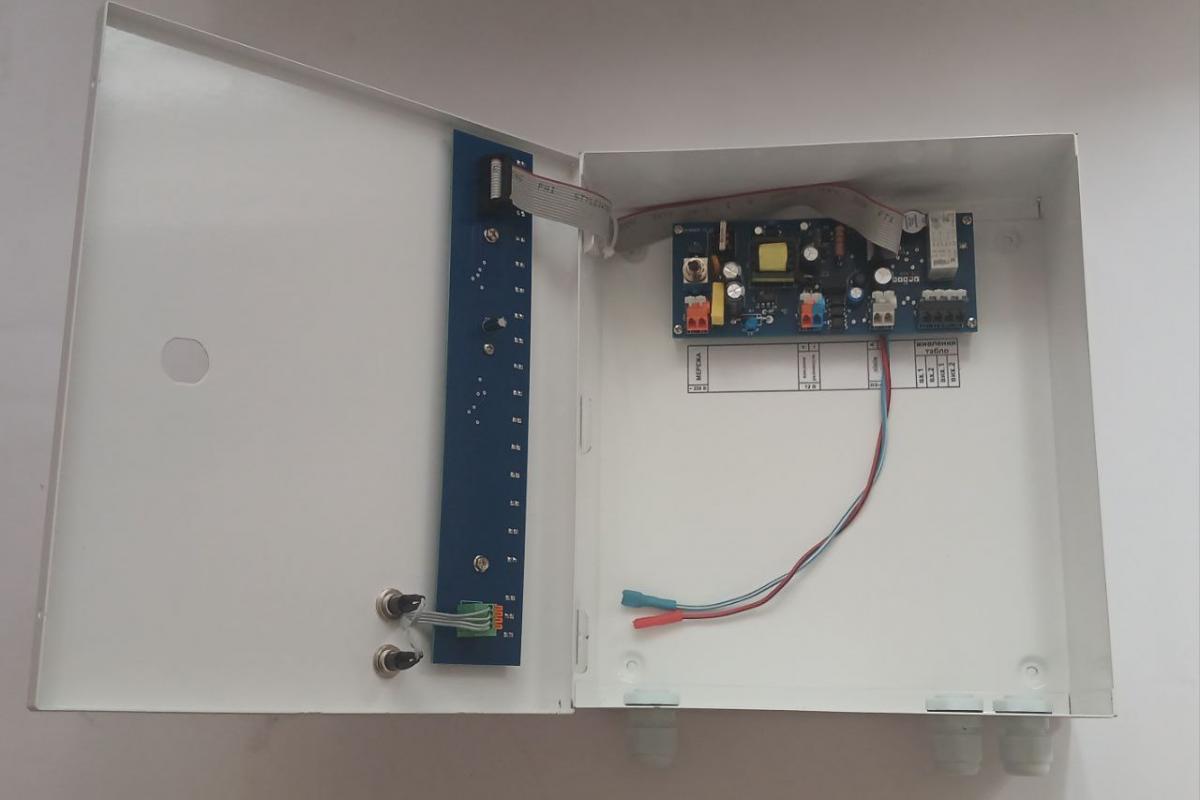

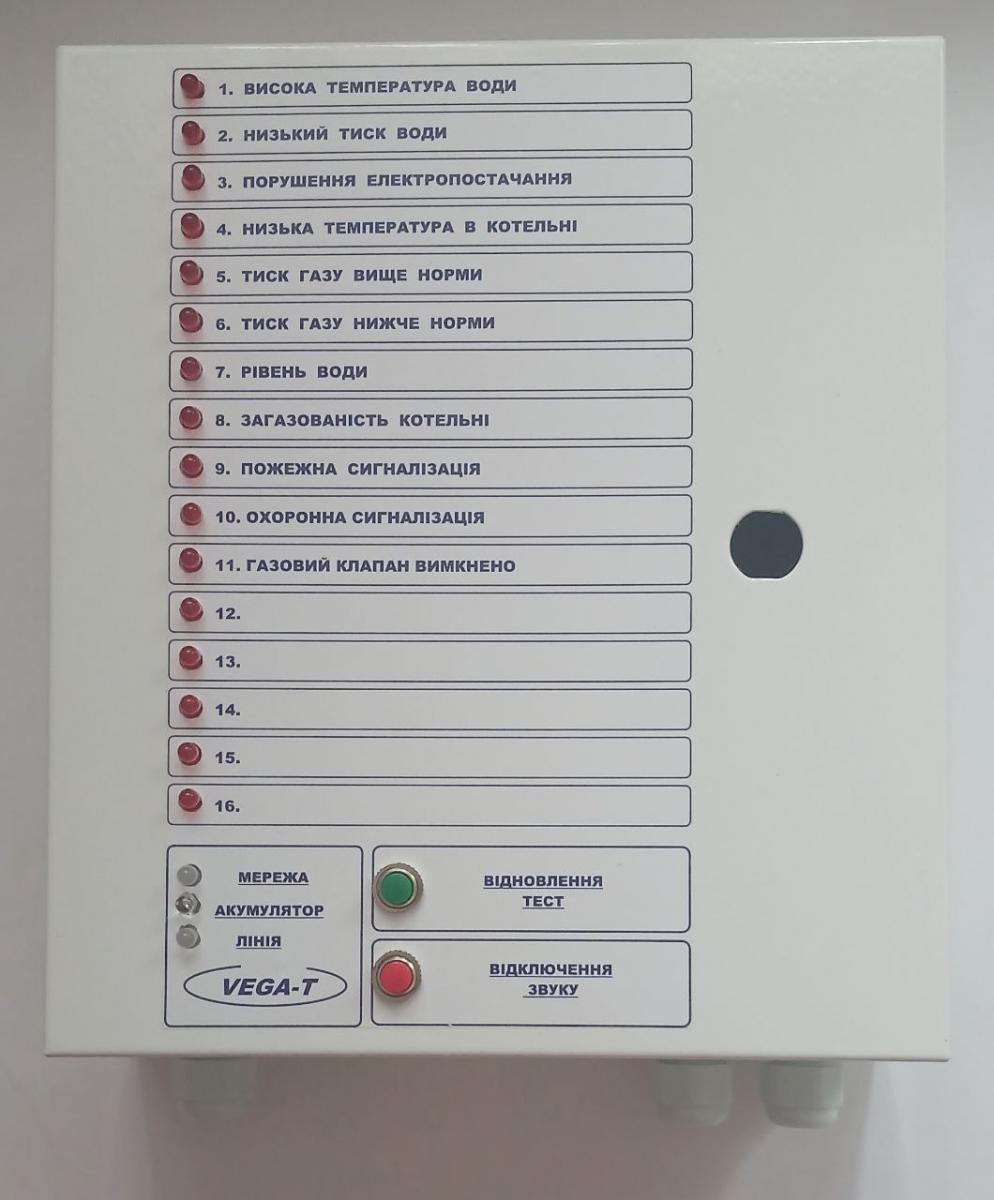

Щит-дублер ЩСМ-2ДТН
Пристрій ЩСМ-2ДТН (щит-дублер) постійно надсилає запити на отримання інформації від щита ЩСМ-1ДТН, приймає дані та відображає на власній панелі індикації поточний стан датчиків ЩСМ-1ДТН. У разі спрацювання датчика вмикає звуковий сигнал. Вимкнення звукового сигналу здійснюється кнопкою на пульті ЩСМ-2ДТН.
Можливості комплекту
Схема комплекту забезпечує:
- світлову сигналізацію аварійних станів контрольованих параметрів на щиті ЩСМ-1ДТН у котельні;
- затримку ввімкнення сигналізації при спрацюванні датчиків, необхідну для виключення впливу короткочасних відхилень контрольованих параметрів;
- світлозвукову сигналізацію про стан датчиків на контрольованому об’єкті на щиті ЩСМ-2ДТН у службовому приміщенні;
- контроль стану лінії зв’язку між щитами ЩСМ-1ДТН і ЩСМ-2ДТН;
- аварійне закриття газового клапана при спрацюванні сигналізатора загазованості, пожежної сигналізації та відключенні електроживлення.
Технічні характеристики щита ЩСМ-1ДТН
- Живлення: ~150–240 В;
- Потужність: не більше 20 Вт;
- Час роботи від акумулятора: не менше 4 год;
- Маса: не більше 5 кг;
- Розмір: 300×280×100 мм;
- Індикація мережі живлення;
- Індикація стану лінії зв’язку із ЩСМ-2ДТН;
- Індикація роботи від акумулятора;
- Кількість керувальних входів: 16 (з них 14 на вхідну напругу +5 В (СК) та два на напругу ~220 В);
- Кількість світлодіодних індикаторів стану датчиків ЩСМ-1ДТН: 16 датчиків;
- Обмін даними із ЩСМ-2ДТН двопровідною лінією з опором до 600 Ом.
