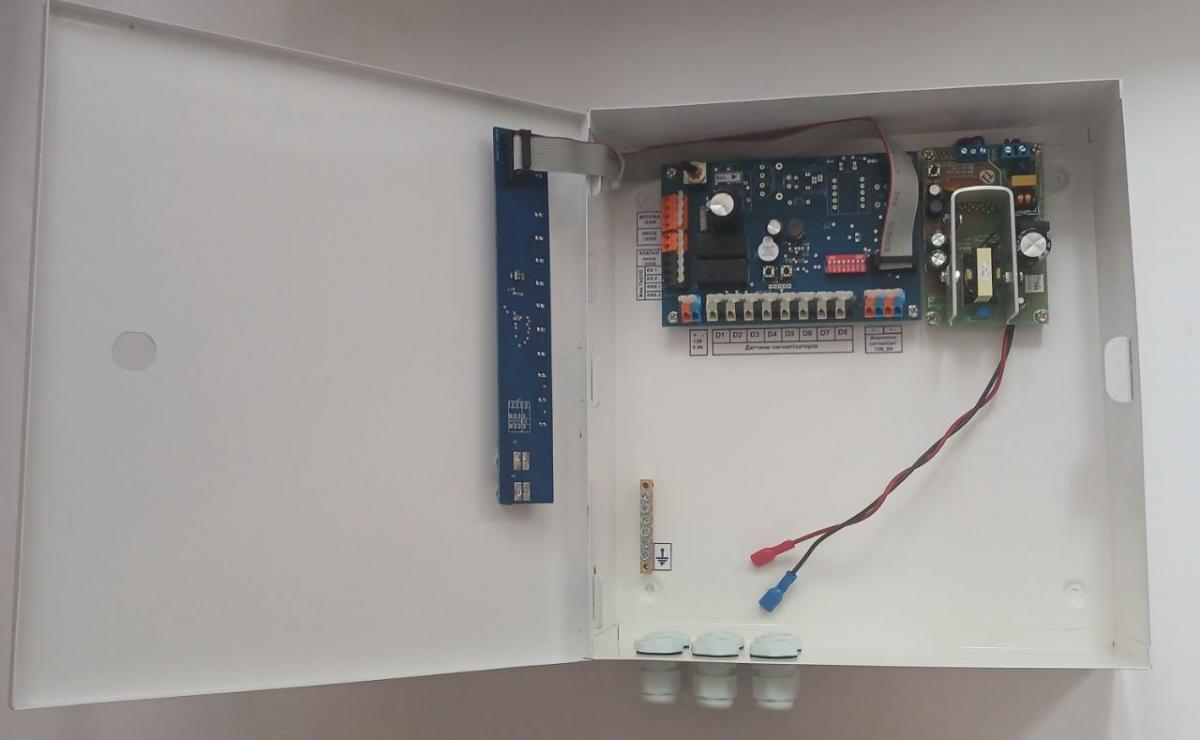

Щити сигналізації ЩСМ-31, ЩСМ-31-8, ЩСМ-31-16, ЩСМ-41 призначені для контролю стану сигналізаторів загазованості типу «ЛЕЛЕКА» або аналогічних, відображення інформації на світлодіодному табло та видачі сигналу керування на газовий клапан і світлозвукове табло.
Принцип роботи
Щит постійно зчитує лініями зв’язку інформацію про стан вихідних контактів реле сигналізаторів загазованості. При надходженні від сигналізатора загазованості аварійного сигналу (розмикання або замикання контактів реле) вмикаються відповідна світлова індикація та звуковий сигнал аварії, крім того, відключається газовий клапан і вмикається світлозвукове табло. Світлозвукове табло залишається ввімкненим, доки не зникне сигнал аварії від сигналізатора загазованості. Напруга на світлозвукове табло подається користувачем через контакти реле. Звуковий сигнал вимикається автоматично після припинення сигналу аварії, а також натисканням кнопки «ВИМКНЕННЯ ЗВУКУ».
Функції
Щити сигналізації ЩСМ-31, ЩСМ-41, ЩСМ-31-8, ЩСМ-31-16 забезпечують:
- програмування режиму керування газовим клапаном;
- програмування номерів обслуговуваних датчиків залежно від моделі: ЩСМ-41 (до 4 датчиків), ЩСМ-31 (до 4 датчиків), ЩСМ-31-8 (до 8 датчиків), ЩСМ-31-16 (до 16 датчиків);
- вибір типу датчика (NO або NC);
- контроль обриву лінії зв’язку із сигналізатором, якщо використовуються нормально замкнуті контакти реле сигналізатора загазованості;
- світлову індикацію (зелене світло світлодіодів) підключених сигналізаторів;
- світлову індикацію (червоне світло світлодіодів) і звукову сигналізацію при спрацюванні сигналізаторів загазованості;
- затримку ввімкнення звукової сигналізації при короткочасному (хибному) спрацюванні датчиків;
- ввімкнення світлозвукового табло при спрацюванні будь-якого із сигналізаторів загазованості;
- закриття імпульсного газового клапана при спрацюванні будь-якого із сигналізаторів загазованості (якщо вибрано цей режим);
- закриття газового клапана при одночасному натисканні кнопок «СКИДАННЯ/ВИПРОБУВАННЯ» та «ВИМКНЕННЯ ЗВУКУ» на дверцятах щита;
- індикацію ввімкнення світлозвукового табло;
- індикацію відключення газового клапана;
- індикацію справності котушки газового клапана;
- скидання та випробування індикації;
- автономну роботу від внутрішнього акумулятора, зокрема живлення сигналізаторів загазованості від внутрішнього джерела безперебійного живлення щита (12 В).
Технічні характеристики
| Найменування | ЩСМ-31-16 | ЩСМ-31-8 | ЩСМ-31 | ЩСМ-41 |
|---|---|---|---|---|
| Потужність, Вт, не більше | 120 | 60 | 20 | 20 |
| Живлення | ~220 В | ~220 В | ~220 В | ~220 В |
| Час роботи від акумулятора, не менше | 1 год | 1 год | 3 год | 3 год |
| Розміри, мм | 300×260×80 | 300×260×80 | 260×220×80 | 260×220×80 |
| Маса, кг, не більше | 5 | 5 | 4 | 4 |
| Кількість світлодіодних індикаторів стану параметрів об’єкта | 17 | 10 | 6 | 10 |
| Кількість сигналізаторів загазованості, що одночасно підключаються | 16 (12 В) | 8 (12 В) | 4 (12 В) | 8 (~220 В) |
| Затримка ввімкнення звукового сигналу аварії та відключення газового клапана, с | 4 | 4 | 4 | 4 |
| Напруга газового клапана типу EVG/NA (нормально відкритий, імпульсного типу, з блокуванням після спрацювання та подальшим ручним зведенням) | ~220 В | ~220 В | ~220 В | ~220 В |
| Світлозвукове табло (навантажувальна здатність контактів реле) | ~220 В / 5 А | ~220 В / 5 А | ~220 В / 5 А | ~220 В / 5 А |
| Підключення навантаження (напруга живлення U та струм I, не більше) | U=12 В / I=8 А | U=12 В / I=2,4 А | U=12 В / I=0,6 А | U=12 В / I=0,6 А |
Посібники з експлуатації щитів наведено в документах до цієї сторінки.
